       RHS和RHC系列的壓電水聽器以及它們帶前放RHSA和RHCA系列水聽器的敏感元件為壓電陶瓷，屬于易碎部件，所以安裝使用的時候盡量輕拿輕放，禁止對壓電陶瓷水聽器球形部位踩踏、暴力拆卸、強行安裝等操作。我們?cè)谶\(yùn)輸或搬運過程中需要對水聽傳感器頭部進行保護，用海綿之類柔性物體包覆（使用中除去），以免損壞。

壓電水聽器安裝及接線定義如何呢？杭州邁煌為您簡單說明。

一、安裝方式

水聽器的安裝并沒有具體的規定，需要根據實際運用場景來確定安裝方式，我們這么多年來根據客戶的實際需求可以定制安裝工具。下面分別介紹下不同場合的安裝情況。

（1）、自由聲場

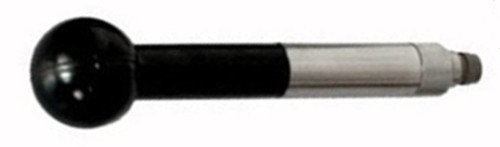

在消聲水池、自然曠野等處實現有限的自由聲場中，可以采用夾具的安裝方式，加工一套不銹鋼夾具夾住水聽器不銹鋼管處就行，如圖1所示。這種安裝方法對壓電水聽器的損傷較小，建議使用。

圖1

（2）、管道漏損監測

長輸管線漏損泄露監測、市政管網滲漏監測、城市管網泄漏監測等場合使用的時候，水聽器的安裝方式要求比較嚴格，我們一般采用螺紋安裝或者法蘭安裝這兩種方式。具體尺寸規格可以來圖定制，如圖2、圖3所示。水聽器安裝說明：水聽器裝配有不銹鋼安裝法蘭，法蘭盤 6 個Φ6.5 通孔均布，孔間距 56mm。水聽器密封使用徑向密封和縱向密封共同密封，配合安裝孔光潔度必須滿足密封要求，建議安裝孔配合尺寸公差 G8。密封圈需要在使用前再安裝,先在密封槽內均勻涂抹 4 號真空密封脂,套上密封圈后在密封圈表面再涂一層真空密封脂后方可使用。安裝前安裝孔內部需清潔干凈,不能有雜物,然后在密封面均勻涂上密封脂。裝入水聽器，利用 6 個 M6 螺釘固定，就完成水聽器安裝。

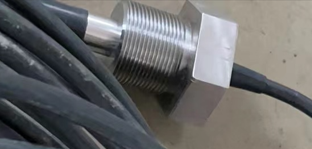

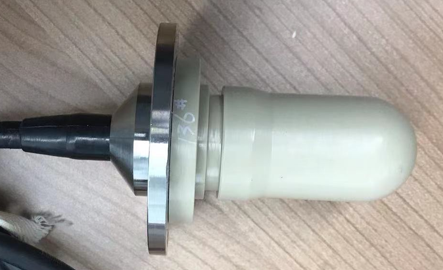

圖2、螺紋安裝                                       圖3、法蘭安裝

二、接線定義

（1）、不帶前置放大器

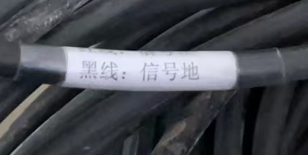

壓電水聽器信號輸出端為BNC接口，電纜末端接線定義：紅線----信號正；黑線+屏蔽----地線（信號負）。如圖4、圖5所示

圖4                                                     圖5

（2）、帶前置放大器

帶內置前放的壓電水聽器，必須加直流電才能工作（主要給前放供電），該水聽器與專用12伏電源配合使用，因體積原因，前置放大器不加電保護電路，工作電壓范圍+9~+15V，工作電流小于20毫安，如用其他直流電源，務必注意電源電壓及正負接線。使用交流轉直流電源，如果電源有紋波，容易產生干擾信號，建議使用12V鉛蓄電池或者鋰電池供電。插頭定義：1：+12負；2：信號輸出；3：公共地線；壓電水聽器電纜接線定義：紅線—12伏電源正；黑線+屏蔽線—信號負地線共用；黃線—信號正。如圖6所示

圖6
